廣泛應用于各行業內中、小型軸類、套筒類、盤類零件的車、銑、鉆、攻絲等復合加工。

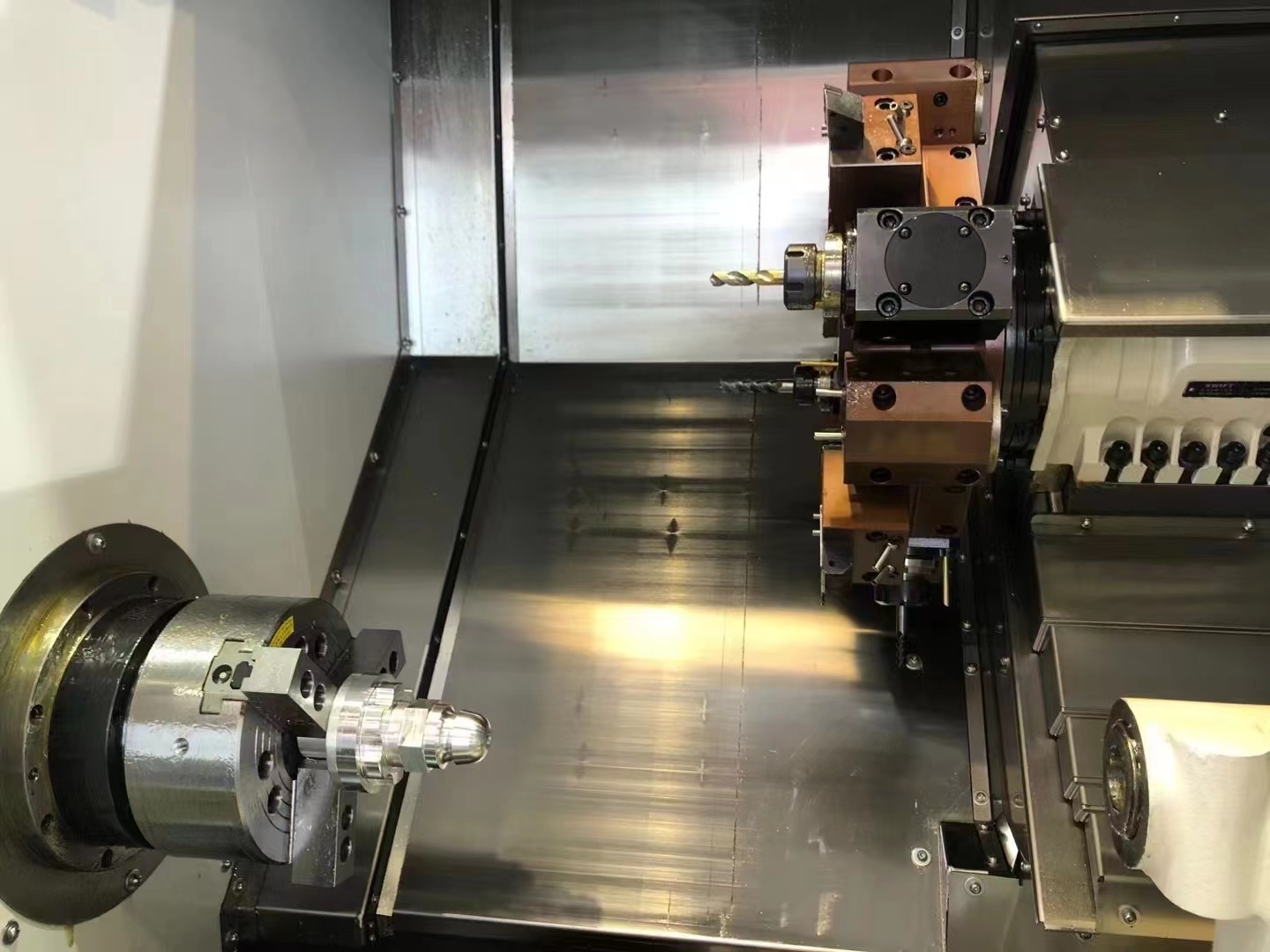

1）機床是平床身斜床鞍結構：整體床身、床腳樹脂砂鑄造成形，縱向導軌水平放置，床鞍在水平導軌上作縱向進給移動，滑板在45°傾斜的床鞍導軌
上作橫向進給移動，減少主軸箱、尾座及床鞍的安裝高度，極大提高整機剛性。
2）Y軸：采用插補Y軸結構，或刀塔帶Y軸結構，實現車銑復合功能。
3）主軸為高精度的套筒式主軸，配高精度內裝式磁環編碼器，分度精度高，滿足C軸加工要求。
4）尾座采用自動可編程尾座，方便操作應用。
項 目 | 單位 | G-250MY/600 | G-250MY/400 | 備注 | |||
工 作范 圍 | 最大回轉直徑 | mm | Φ530 | ||||
最大盤類加工直徑 | mm | Φ300 | |||||
最大加工長度 | mm | 600 | 400 | ||||
床鞍與水平傾斜度 | 度 | 45 | |||||
主軸 | 主軸電機 | kw | 11/15(連續/30分鐘） | ||||
主軸軸端 | A2-6 | ||||||
主軸通孔直徑 | mm | Φ62 | |||||
最高轉速 | r/min | 4500 | |||||
精 度 | mm | 徑向跳動≤0.008，軸向竄動≤0.005 | |||||
坐標軸 | X軸最大行程 | mm | 275 | ||||
Z軸最大行程 | mm | 670 | 470 | ||||
插補Y軸最大行程 | mm | ||||||
X軸伺服單元 | 15Nm,4000r/min | ||||||
Z軸伺服單元 | 15Nm,4000r/min | ||||||
X軸最大速度 | m/min | 24 | |||||
Z軸最大速度 | m/min | 24 | |||||
定位精度 | mm | X±0.006,Z±0.011,Y±0.006 | |||||
重復定位精度 | mm | X±0.003,Z±0.003,Y±0.003 | |||||

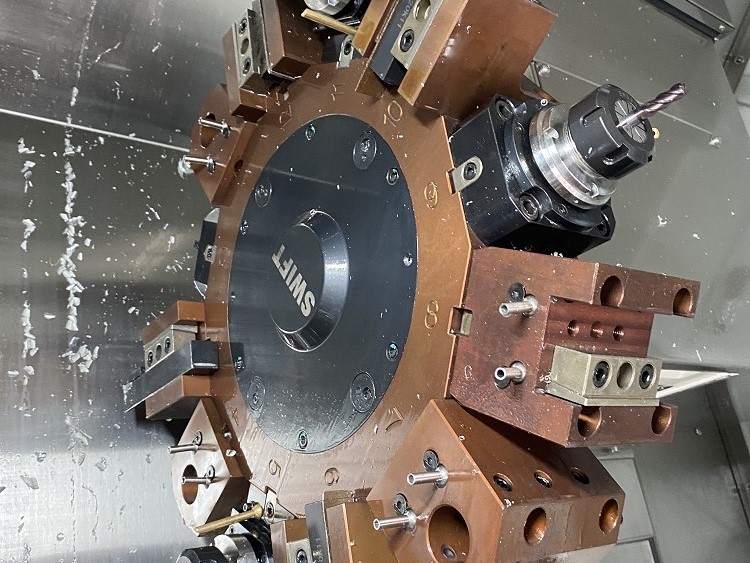

刀 架 | 刀架型式 | 伺服動力刀架 | |||||
刀位數 | 工位 | 12 | |||||
外徑、端面刀柄規格 | mm | 25X25 | |||||
內孔刀座直徑 | mm | Φ32 | |||||
動力頭夾頭規格 | ER32 | ||||||
夾 緊裝 置 | 卡 盤 | 8"三爪中空液壓卡盤 | |||||
油 缸 | 中空回轉油缸 | ||||||
液 壓尾 座 | 頂尖套最大行程 | mm | 100 | ||||
尾座最大行程 | mm | 400 | |||||
頂尖套錐度 | MT5 | ||||||
液 壓系 統 | 油箱容量 | L | 60 | ||||
液壓泵壓力 | kg | 15-35 | |||||
排屑 | 自動排屑機（選配） | 鏈板式除屑輸送機及接屑車 | |||||
其 它 | 機床總電容量 | kw | 29 | 25 | |||
外形尺寸：長X寬X高 | mm | 3100X1800X2000 | 2750X1800X2000 | ||||
凈 重 | kg | 3800 | 3500 | ||||
